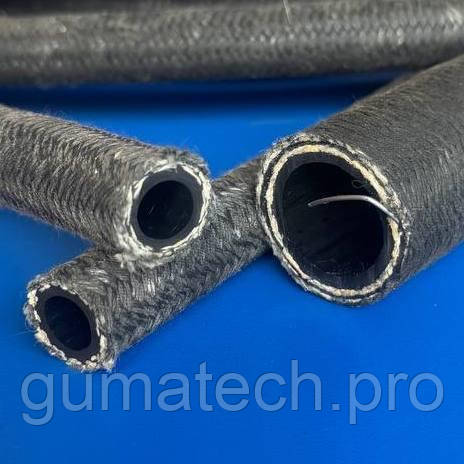

Рукав (шланг) авіаційний гумовий обплетений 1У ТУ 38-0051515-92
- В наявності
- Код: air_hose_u1
Ціну уточнюйте
- +380 (95) 766-35-75
РУКАВА ГУМОВІ ОПЛЕТЕНОЇ КОНСТРУКЦІЇ
ДЛЯ СПЕЦІАЛЬНОЇ ТА АВІАЦІЙНОЇ ТЕХНІКИ ТУ 38-0051515-92
Рукава 1У, 2У,3У,4У, 5У ТУ 38-0051515-92 призначені для гнучкого зв'язку трубопроводів і агрегатів різних систем літальних апаратів та наземного обладнання для підприємств авіаційної промисловості, а також підприємств та підрозділів, які експлуатують, ремонтують та комплектують авіаційну техніку.
Приклад умовного позначення при замовленні:
Рукав 2У8-15 ТУ 38-0051515-92 рукав групи 2 (з двома бавовняними плетіннями) для гідравлічних, повітряних і паливних систем, внутрішнім діаметром 8 мм, при робочому тиску 1,5 МПа (15 кгс/см²).
Рукав 3У25-15 ТУ 38-0051515-92 рукав групи 3 (з двома нитковими обплетеннями і дротяною спіраллю між обплетеннями) для гідравлічних, повітряних і паливних систем, внутрішнім діаметром 25 мм, при робочому тиску 1,5 МПа (15 кгс/см²).
Рукава 1У, 2У, 3У, 4У, 5У ТУ 38-0051515-92 відповідають технічним умовам і виготовлятися за ТУ 38-0051515-92 та ТУ 005 280-87
Рукава виготовляють конструктивних груп:
1 – з одним нитковим обплетенням і зовнішнім гумовим шаром;
2 – з двома нитковими обплетеннями;
3 – з двома нитковими обплетеннями і дротяною спіраллю між обплетеннями;
4 – з двома нитковими обплетеннями і зовнішнім гумовим шаром;
5 – з трьома нитковими обплетеннями;
Рукава виготовляються наступних типів:
У – рукави з нитковим обплетенням для гідравлічних, повітряних та паливних систем;
М – рукави нитковим обплетенням для масляних систем;
Рукава постачають загальним метражем довжиною від 0,5 до 10,0 метрів – для рукавів з нитковими обплетеннями
Таблиця 1 – Рукава групи 1 типу У, М з одним нитковим обплетенням і зовнішнім гумовим шаром
|
Шифр рукава |
Діаметр, мм |
Товщина стінок, мм |
Кількість обплетення, бавовнян. |
Робочий тиск, кгс/см² (МПа) |
|
|
внутрішній |
зовнішній |
||||
|
1У4-15 1М4-15 |
4,0±0,3 |
10,0±1,00,6 |
3,0 |
1 |
15 (1,5) |
|
1У6-15 1М6-15 |
6,0±0,3 |
13,0±1,00,6 |
3,5 |
1 |
15 (1,5) |
|
1У8-15 1М8-15 |
8,0±0,3 |
15,0±1,00,6 |
3,5 |
1 |
15 (1,5) |
|
1У10-15 1М10-15 |
10,0±0,5 |
17,0±1,00,6 |
3,5 |
1 |
15 (1,5) |
|
1У12-15 1М12-15 |
12,0±0,5 |
20,5±1,0 |
4,25 |
1 |
15 (1,5) |
|
1У14-15 1М14-15 |
14,0±0,5 |
23,0±1,0 |
4,5 |
1 |
15 (1,5) |
|
1У16-15 1М16-15 |
16,0±0,5 |
24,5±1,0 |
4,25 |
1 |
15 (1,5) |
|
1У18-15 1М18-15 |
18,0±0,5 |
27,5±1,0 |
4,75 |
1 |
15 (1,5) |
|
1У20-15 1М20-15 |
20,0±0,5 |
29,0±1,0 |
4,5 |
1 |
15 (1,5) |
|
1У22-15 1М22-15 |
22,0±0,5 |
31,5±2,00,5 |
4,75 |
1 |
15 (1,5) |
|
1У25-15 1М25-15 |
25,0±0,5 |
34,0±2,00,5 |
4,5 |
1 |
15 (1,5) |
|
1У27-15 1М27-15 |
27,0±0,5 |
36,0±2,00,5 |
4,5 |
1 |
15 (1,5) |
|
1У28-15 1М28-15 |
28,0±0,5 |
37,5±2,00,5 |
4,75 |
1 |
15 (1,5) |
|
1У30-15 1М30-15 |
30,0±0,5 |
39,5±2,00,5 |
4,75 |
1 |
15 (1,5) |
|
1У32-15 1М32-15 |
32,0±0,5 |
41,5±2,00,5 |
4,75 |
1 |
15 (1,5) |
|
1У50-1 1М50-1 |
50,0±1,0 |
60,0±2,01,0 |
5,0 |
1 |
1 (0,1) |
|
1У65-1 1М65-1 |
65,0±1,0 |
75,0±2,01,0 |
5,0 |
1 |
1 (0,1) |
- Ціна: Ціну уточнюйте
