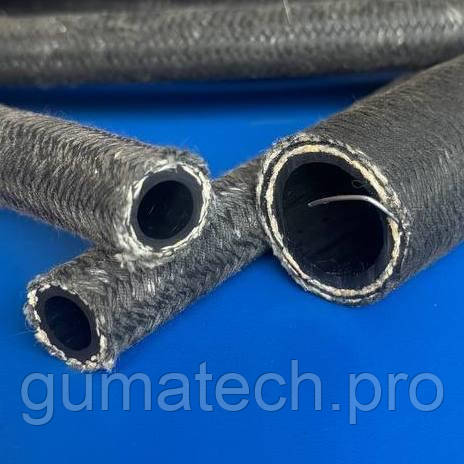

Рукав (шланг) авіаційний гумовий обплетений 5У ТУ 38-0051515-92
- В наявності
- Код: air_hose_u5
Ціну уточнюйте
- +380 (95) 766-35-75
РУКАВА ГУМОВІ ОПЛЕТЕНОЇ КОНСТРУКЦІЇ
ДЛЯ СПЕЦІАЛЬНОЇ ТА АВІАЦІЙНОЇ ТЕХНІКИ ТУ 38-0051515-92
Рукава 1У, 2У,3У,4У, 5У ТУ 38-0051515-92 призначені для гнучкого зв'язку трубопроводів і агрегатів різних систем літальних апаратів та наземного обладнання для підприємств авіаційної промисловості, а також підприємств та підрозділів, які експлуатують, ремонтують та комплектують авіаційну техніку.
Приклад умовного позначення при замовленні:
Рукав 2У8-15 ТУ 38-0051515-92 рукав групи 2 (з двома бавовняними плетіннями) для гідравлічних, повітряних і паливних систем, внутрішнім діаметром 8 мм, при робочому тиску 1,5 МПа (15 кгс/см²).
Рукав 3У25-15 ТУ 38-0051515-92 рукав групи 3 (з двома нитковими обплетеннями і дротяною спіраллю між обплетеннями) для гідравлічних, повітряних і паливних систем, внутрішнім діаметром 25 мм, при робочому тиску 1,5 МПа (15 кгс/см²).
Рукава 1У, 2У, 3У, 4У, 5У ТУ 38-0051515-92 відповідають технічним умовам і виготовлятися за ТУ 38-0051515-92 та ТУ 005 280-87
Рукава виготовляють конструктивних груп:
1 – з одним нитковим обплетенням і зовнішнім гумовим шаром;
2 – з двома нитковими обплетеннями;
3 – з двома нитковими обплетеннями і дротяною спіраллю між обплетеннями;
4 – з двома нитковими обплетеннями і зовнішнім гумовим шаром;
5 – з трьома нитковими обплетеннями;
Рукава виготовляються наступних типів:
У – рукави з нитковим обплетенням для гідравлічних, повітряних та паливних систем;
М – рукави нитковим обплетенням для масляних систем;
Рукава постачають загальним метражем довжиною від 0,5 до 10,0 метрів – для рукавів з нитковими обплетеннями
Таблиця 5 – Рукава групи 5 типу У, М з трьома нитковими плетіннями
|
Шифр рукава |
Діаметр, мм |
Товщина стінок, мм |
Кількість обплетення, бавовнян. |
Робочий тиск, кгс/см² (МПа) |
|
|
внутрішній |
зовнішній |
||||
|
5У4-120 5М4-120 |
4,0±0,3 |
15,0±0,5 |
5,5 |
3 |
120 (12) |
|
5У6-100 5М6-100 |
6,0±0,3 |
17,0±0,5 |
5,5 |
3 |
100 (10) |
|
5У8-85 5М8-85 |
8,0±0,3 |
19,0±0,5 |
5,5 |
3 |
85 (8,5) |
|
5У10-85 5М10-85 |
10,0±0,3 |
21,5±0,80,2 |
5,75 |
3 |
85 (8,5) |
|
5У12-70 5М12-70 |
12,0±0,3 |
23,0±1,0 |
5,5 |
3 |
70 (7,0) |
|
5У14-70 5М14-70 |
14,0±0,3 |
26,0±1,0 |
6,0 |
3 |
70 (7,0) |
|
5У16-70 5М16-70 |
16,0±0,3 |
29,0±1,0 |
6,5 |
3 |
70 (7,0) |
|
5У18-60 5М18-60 |
18,0±0,5 |
32,0±1,0 |
7,0 |
3 |
60 (6,0) |
|
5У20-60 5М20-60 |
20,0±0,5 |
34,0±1,0 |
7,0 |
3 |
60 (6,0) |
|
5У22-50 5М22-50 |
22,0±0,5 |
35,0±1,0 |
6,5 |
3 |
50 (5,0) |
|
5У25-50 5М25-50 |
25,0±0,5 |
38,0±1,2 |
6,5 |
3 |
50 (5,0) |
|
5У28-30 5М28-30 |
28,0±0,5 |
42,0±1,2 |
7,0 |
3 |
30 (3,0) |
|
5У30-30 5М30-30 |
30,0±0,5 |
44,0±1,2 |
7,0 |
3 |
30 (3,0) |
|
5У32-30 5М32-30 |
32,0±0,5 |
46,0±1,2 |
7,0 |
3 |
30 (3,0) |
|
5У35-15 5М35-15 |
35,0±0,5 |
48,0±1,5 |
6,5 |
3 |
15 (1,5) |
|
5У40-15 5М40-15 |
40,0±0,5 |
53,0±1,5 |
6,5 |
3 |
15 (1,5) |
|
5У42-15 5М42-15 |
42,0±0,8 |
55,0±1,5 |
6,5 |
3 |
15 (1,5) |
|
5У50-15 5М50-15 |
50,0±0,8 |
63,0±1,5 |
6,5 |
3 |
15 (1,5) |
|
5У54-15 5М54-15 |
54,0±0,8 |
67,0±1,5 |
6,5 |
3 |
15 (1,5) |
- Ціна: Ціну уточнюйте
